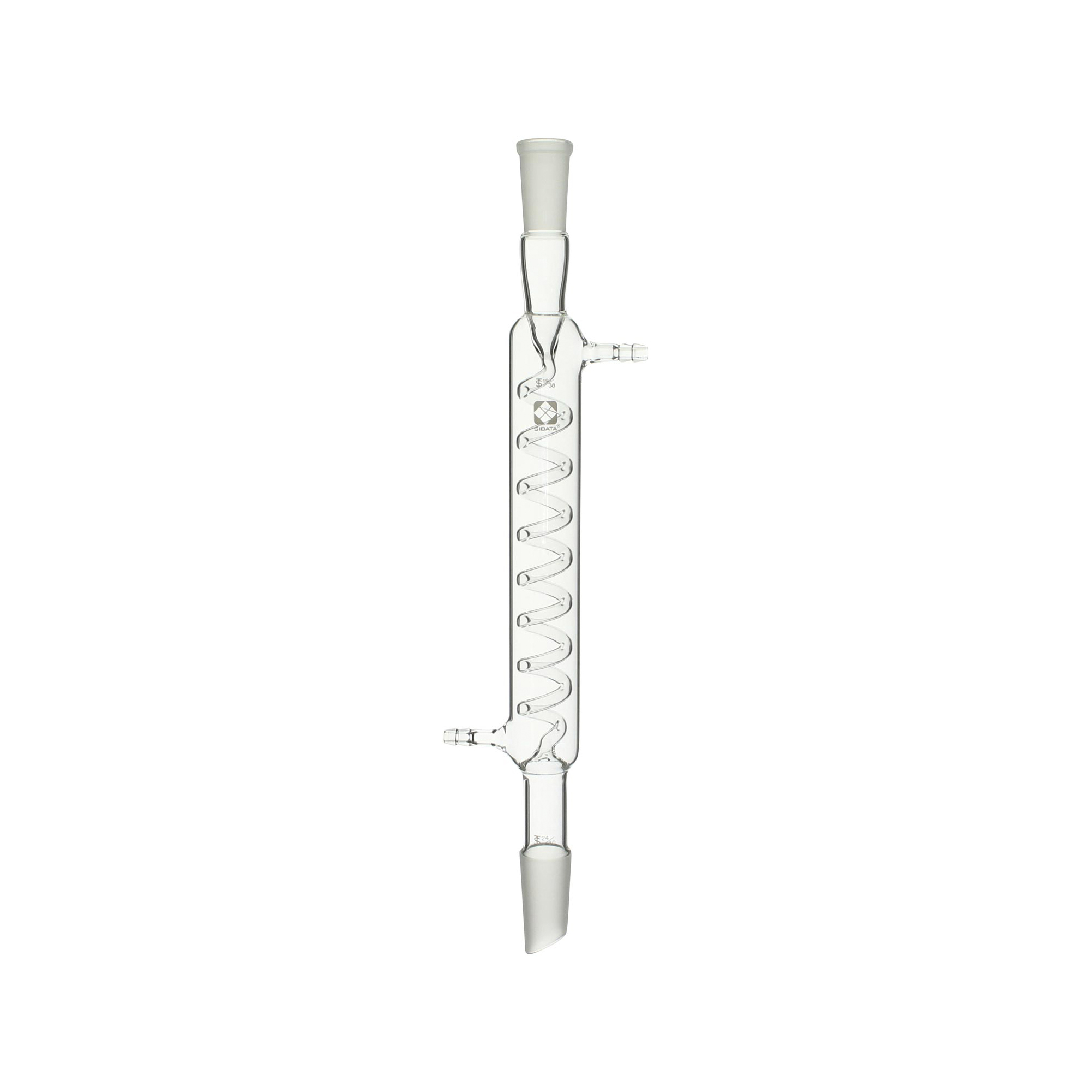

共通摺合冷却器グラハム 200mm 19/38-24/40

Condensers, Graham, Joint

●中管がじゃ管になっている二重構造のガラス製冷却器です。

●下部から上がってきた蒸気は蛇管の中を通りながら外側のガラス管内に通した冷却水によって効率よく冷やされます。

●型式:200mm

●上部:19/38

●下部:24/40

●長さa(mm):200

●長さb(mm):74

●長さc(mm):37

●長さd(mm):32

●ゴム止外径φ(mm):8

●タイプ:グラハム(じゃ管)

●材質:ほうけい酸ガラス

●じゃ管巻数(約):8

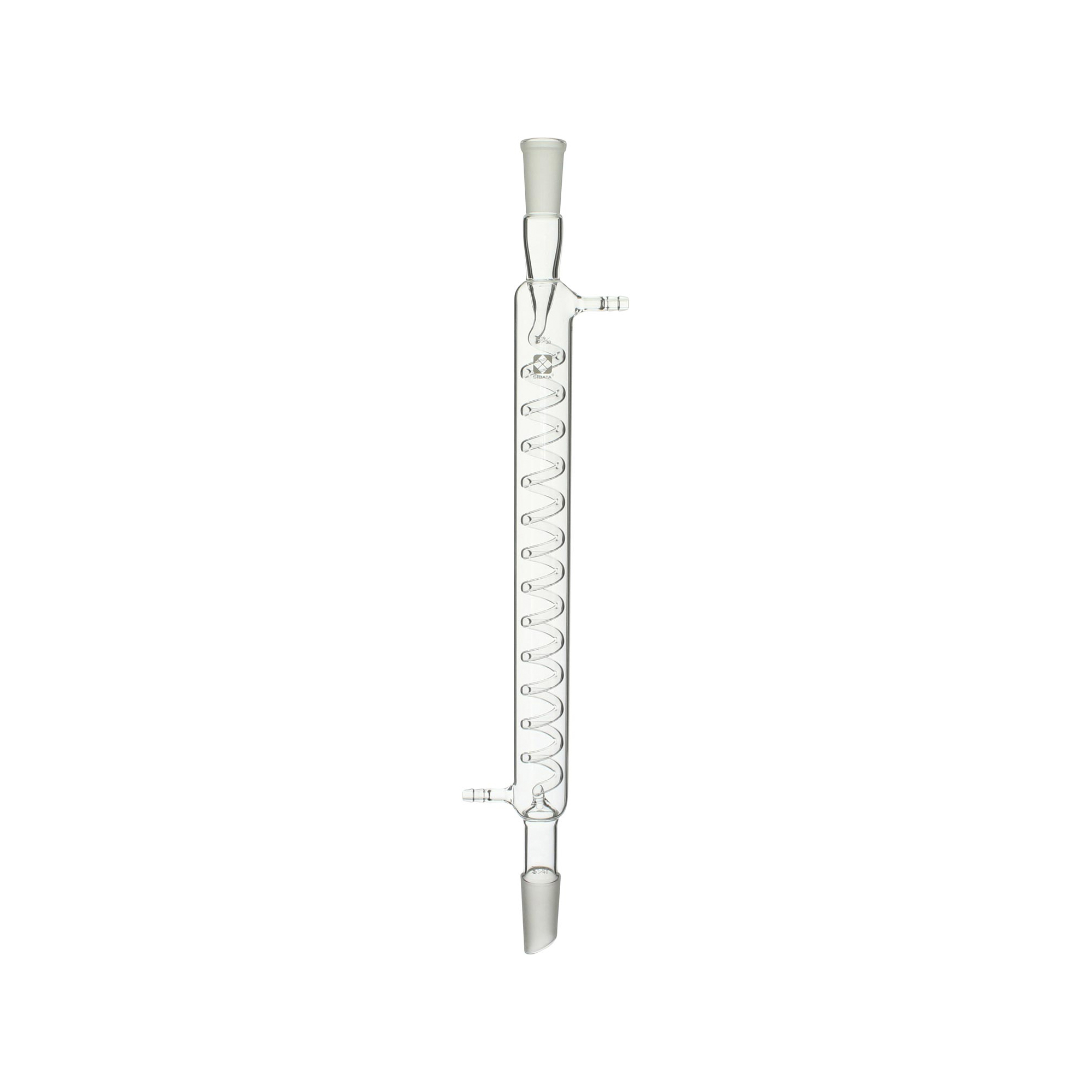

200mm 19/38-24/40 300mm 19/38-19/38 300mm 19/38-24/40

グラハム（蛇管）形の共通摺合冷却器は蛇行した流路で表面積を増やし高い冷却効率を実現します。摺合接続で組み立てやすく、揮発性物質の凝縮や精密な蒸留操作に適した設計です。
